Sprag type backstop RSRV T

Thông tin sản phẩm

GIỚI THIỆU

Các loại RSRV và RSRT là loại dừng quay ly tâm tốc độ cao kiểu phun với bộ giới hạn mô-men xoắn tích hợp. Vui lòng tham khảo thiết kế RSCI trên danh mục các trang từ 76 đến 79 để biết thêm thông tin về các loại gối tựa nâng hạ ly tâm Stieber.

Lớp lót ma sát tẩm dầu chất lượng cao đảm bảo mô-men xoắn trượt ổn định và đáng tin cậy ngay cả khi không hoạt động trong thời gian dài. Mômen trượt là nhà máy
đặt trước các yêu cầu ứng dụng.

Các cụm này chủ yếu được thiết kế để lắp đặt trên nhiều ổ mà hai hoặc nhiều điểm dừng chia sẻ tải ngược lại, chẳng hạn như trên băng tải nghiêng lớn.

RSRV là phiên bản chia sẻ tải thuần túy. Không cần bảo trì và điều chỉnh.

Ngoài ra, RSRT có thể được giải phóng dần dần dưới tải bằng một thiết bị cơ khí. Ngoài ra, chúng tôi có thể cung cấp giải pháp nhả thủy lực để nhả an toàn được kiểm soát hoàn toàn
thủ tục.

Mômen trượt nên được đặt cao hơn 20% so với mômen quay hồi tĩnh tối đa kể cả các điều kiện quá tải.

Các đơn vị này không được hỗ trợ bên trong. Bộ phận bên ngoài phải được đặt chính giữa vỏ máy.

Các giới hạn về độ đồng tâm và độ cạn phải được quan sát.

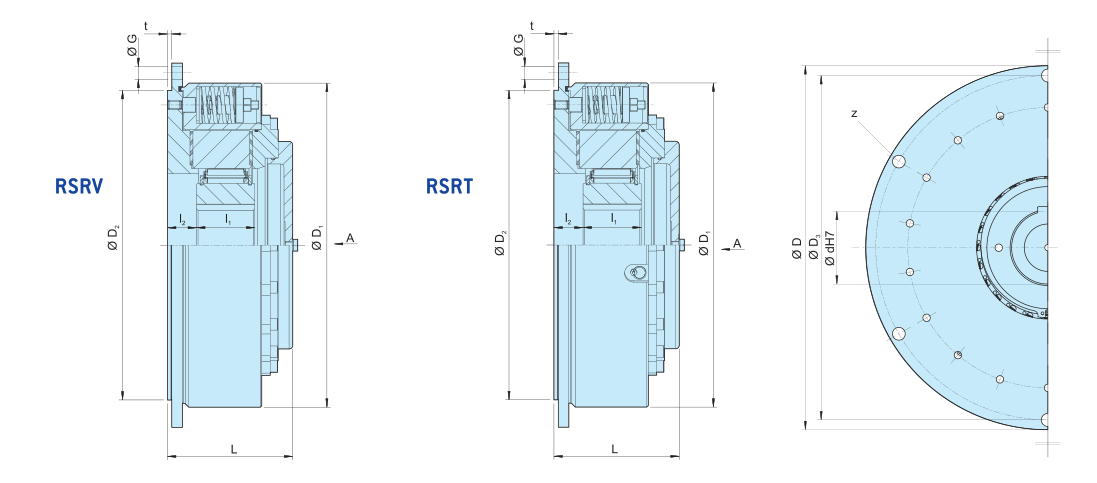

Size
	dH7	T1)	nmin2)	nmax3)	D	D1	D2g7	D3	t	z	L	l1	l24)	G
	[mm]	[Nm]	[min-1]						[mm]
RSRV 85	50.6	1400	490	5300	330	286	280	308	6	6	135	60	29	M12
RSRV 100	60.7	2300	480	4100	350	308	300	328	6	6	140	60	31	M12
RSRV 120	70.8	3400	370	3600	400	345	340	373	6	6	150	70	31	M16
RSRV 140	65.9	4500	420	2700	430	375	375	403	6	6	150	70	31	M16
RSRV 170	90.1	8000	400	2400	500	445	425	473	6	6	170	80	40	M16
RSRV 200	130.15	12500	370	2400	555	500	495	528	6	6	170	80	40	M16
RSRV 240	150.18	21 500	310	1300	710	630	630	670	8	12	185	90	50	M20
RSRV 260	150.19	30 000	275	1000	750	670	670	710	8	12	205	105	50	M20

LƯU Ý
1) Mômen trượt tối đa.
Có thể đặt mô-men xoắn trượt thấp hơn.
2) Tốc độ chạy quá mức tối thiểu cho phép này n min
không nên giảm khi hoạt động liên tục.
Có thể giảm tốc độ tối thiểu này theo yêu cầu.
3) Tốc độ tối đa, cuộc đua bên trong vượt qua
Chìa khóa dẫn đến DIN 6885.1
4) Dung sai +2
Khi đặt hàng, vui lòng chỉ định hướng xoay được nhìn thấy
từ mũi tên & raquo; A & laquo ;.
& raquo; R & laquo; Cuộc đua bên trong vượt qua theo chiều kim đồng hồ.
& raquo; L & laquo; Cuộc đua bên trong vượt qua ngược chiều kim đồng hồ
hướng đi.
& raquo; Tham khảo hướng dẫn lắp đặt và bảo trì
trang 16 đến trang 19
